Cubre cabezal: Flexibilidad, Protección y Seguridad alimentaria con Impresión 3D

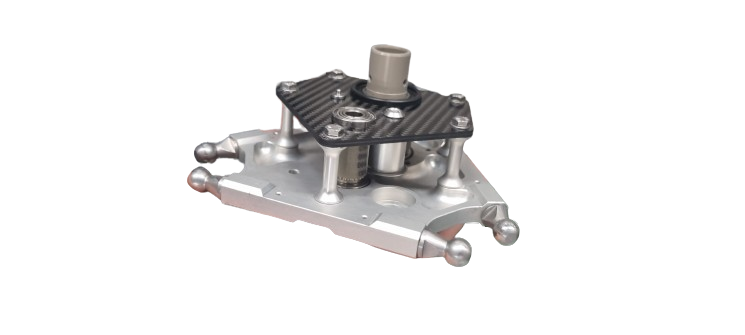

En los entornos de automatización industrial, especialmente en el sector alimentario, la seguridad de los componentes y la higiene son prioritarios. En este caso, el desafío fue desarrollar un cubre cabezal para una línea automatizada que necesitaba proteger un cabezal mecánico de posibles golpes y, al mismo tiempo, garantizar que ningún elemento suelto (como tornillos o piezas de fijación) terminara en contacto con los alimentos.
Diseño de ingeniería: desarrollo a medida

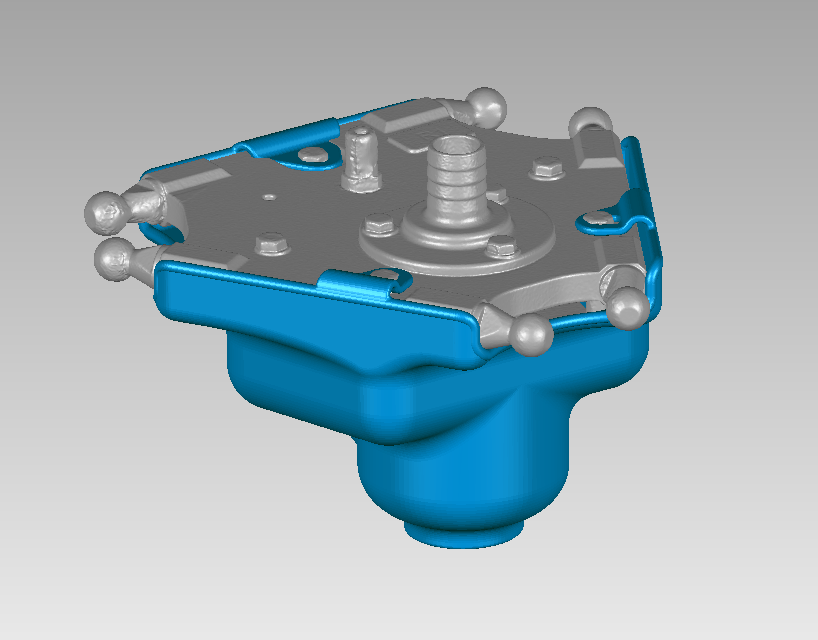

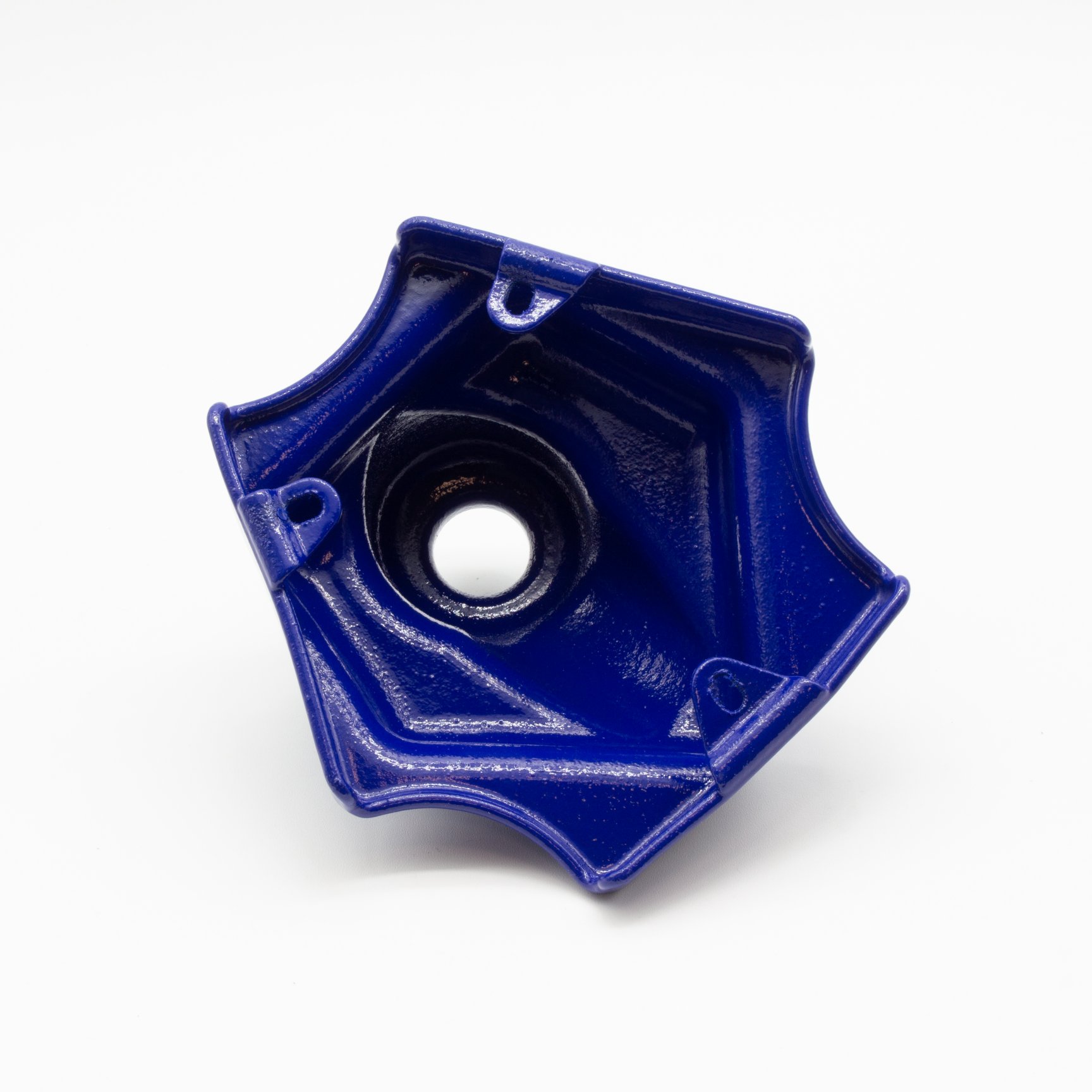

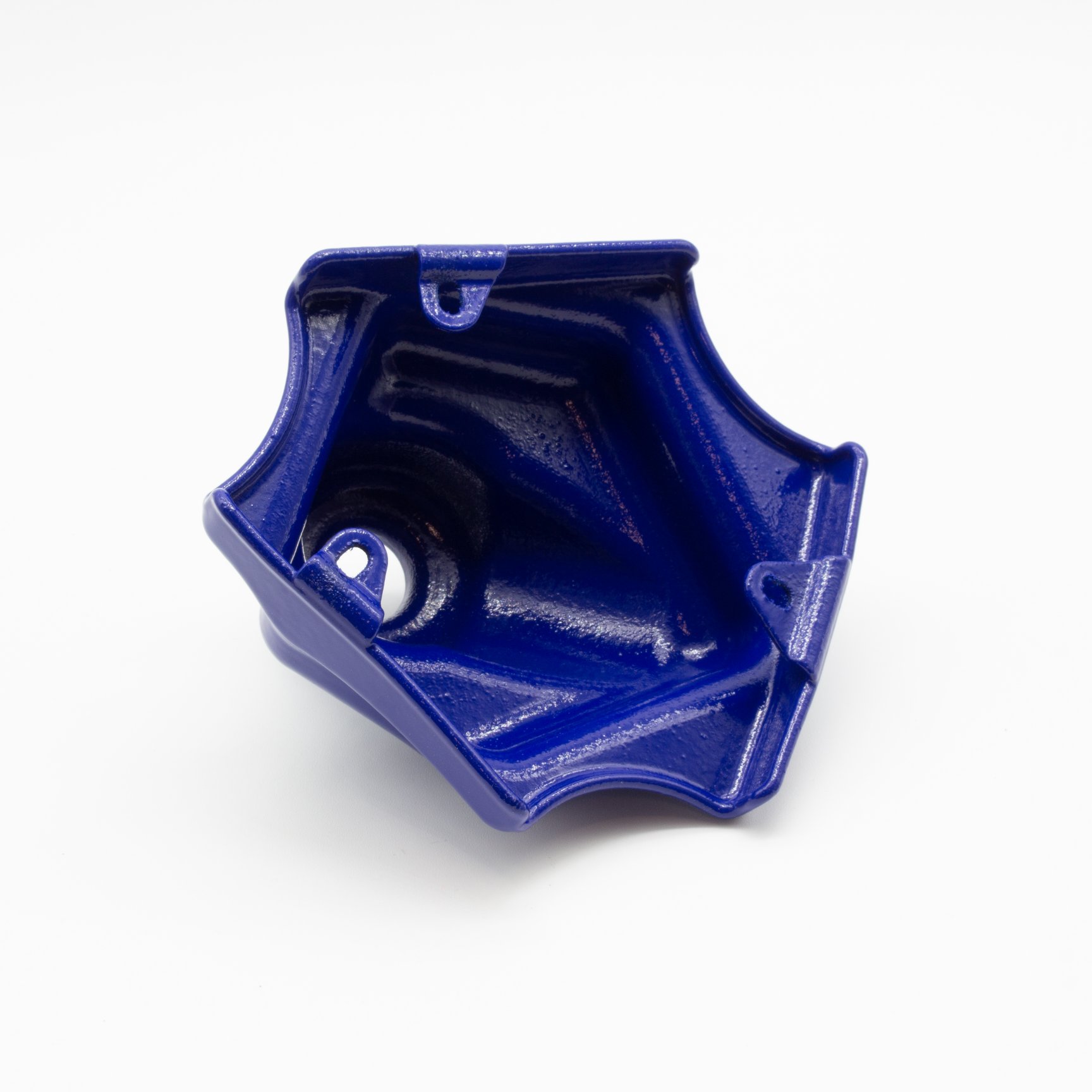

Desde Wehl Green nos encargamos íntegramente del diseño del cubre cabezal. No se trató de un rediseño, sino de un proceso completo de ingeniería, desde el modelado hasta la optimización de geometrías para garantizar el encastre, la funcionalidad y la impresión 3D con TPU.
El cubre cabezal fue diseñado con una doble función:
- Absorber impactos que podrían dañar el cabezal original.
- Evitar contaminaciones accidentales, impidiendo que piezas pequeñas se desprendan y caigan sobre los alimentos en la línea de producción.
Este tipo de soluciones es esencial en industrias donde las normas sanitarias son estrictas y cualquier contaminación podría representar pérdidas significativas o incluso la retirada de lotes enteros.
TPU A90
Para su fabricación se utilizó un elastómero flexible llamado TPU (poliuretano termoplástico) con una dureza (Shore) A90. Este material es ideal para aplicaciones que requieren cierta elasticidad y contacto indirecto con alimentos, ofreciendo una barrera física sin comprometer la estructura ni la seguridad.
La dureza del TPU se mide usando la escala Shore, principalmente A para materiales más flexibles y D para los más rígidos. La escala Shore A se utiliza para TPU más blandos, como los filamentos flexibles para impresión 3D, que suelen tener valores entre 70A y 95A.
Acabado superficial. Tratamiento Metaline para contacto alimentario
Como complemento, la pieza fue sometida a un tratamiento superficial Metaline.
Metaline es un recubrimiento polimérico técnico que se aplica a superficies para mejorar sus propiedades mecánicas y funcionales. Se utiliza habitualmente en entornos industriales donde se requiere resistencia al desgaste, aislamiento, sellado y contacto con alimentos. Su aplicación genera una capa flexible, continua y sin poros, ideal para condiciones higiénicas exigentes.
Gracias al acabado superficial con Metaline, la pieza logró:
- Compatibilidad con contacto alimentario.
- Superficies estancas, ideales para evitar acumulación de residuos.
- Reducción de la fricción y mejora del deslizamiento.
- Mayor durabilidad ante el uso intensivo y la limpieza frecuente.

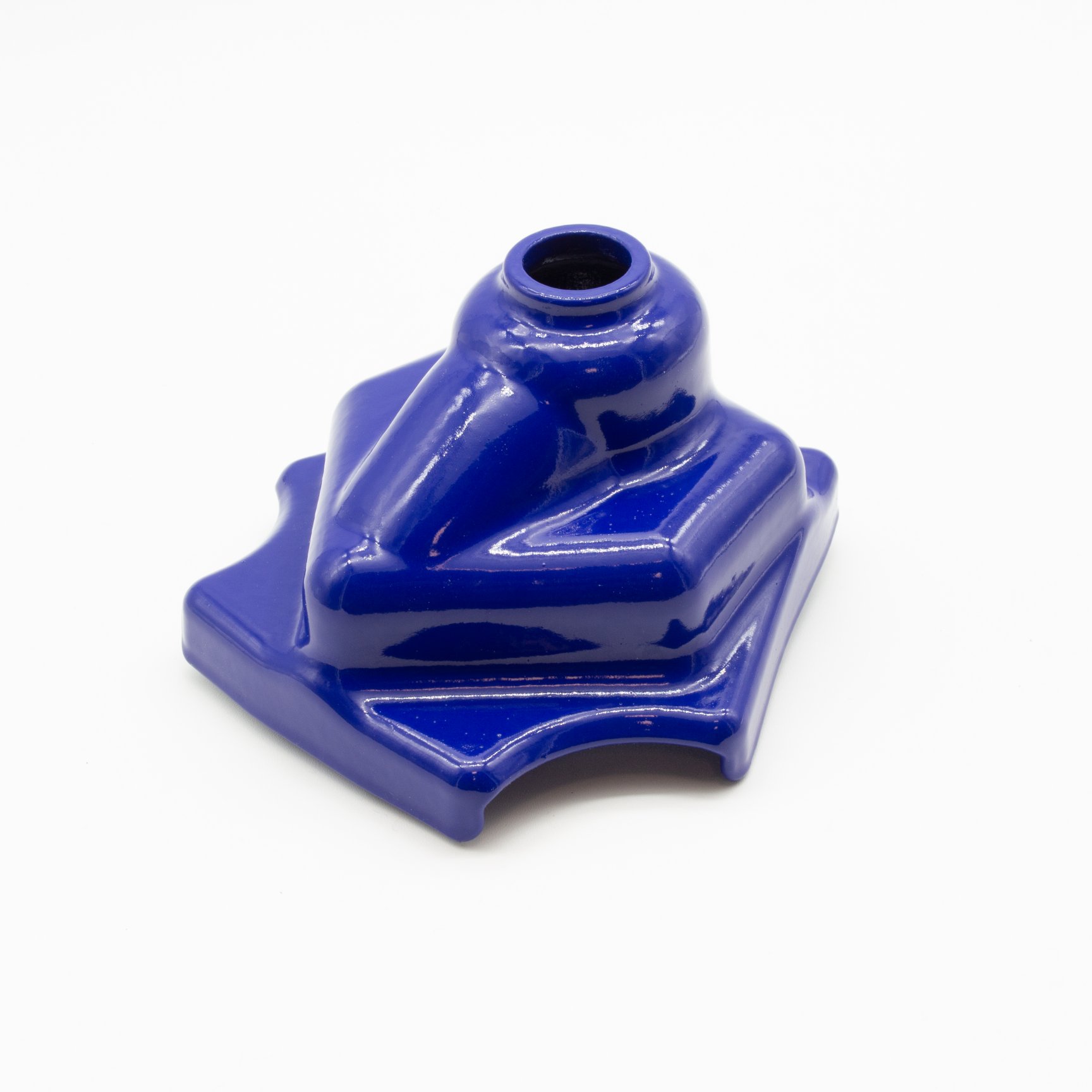

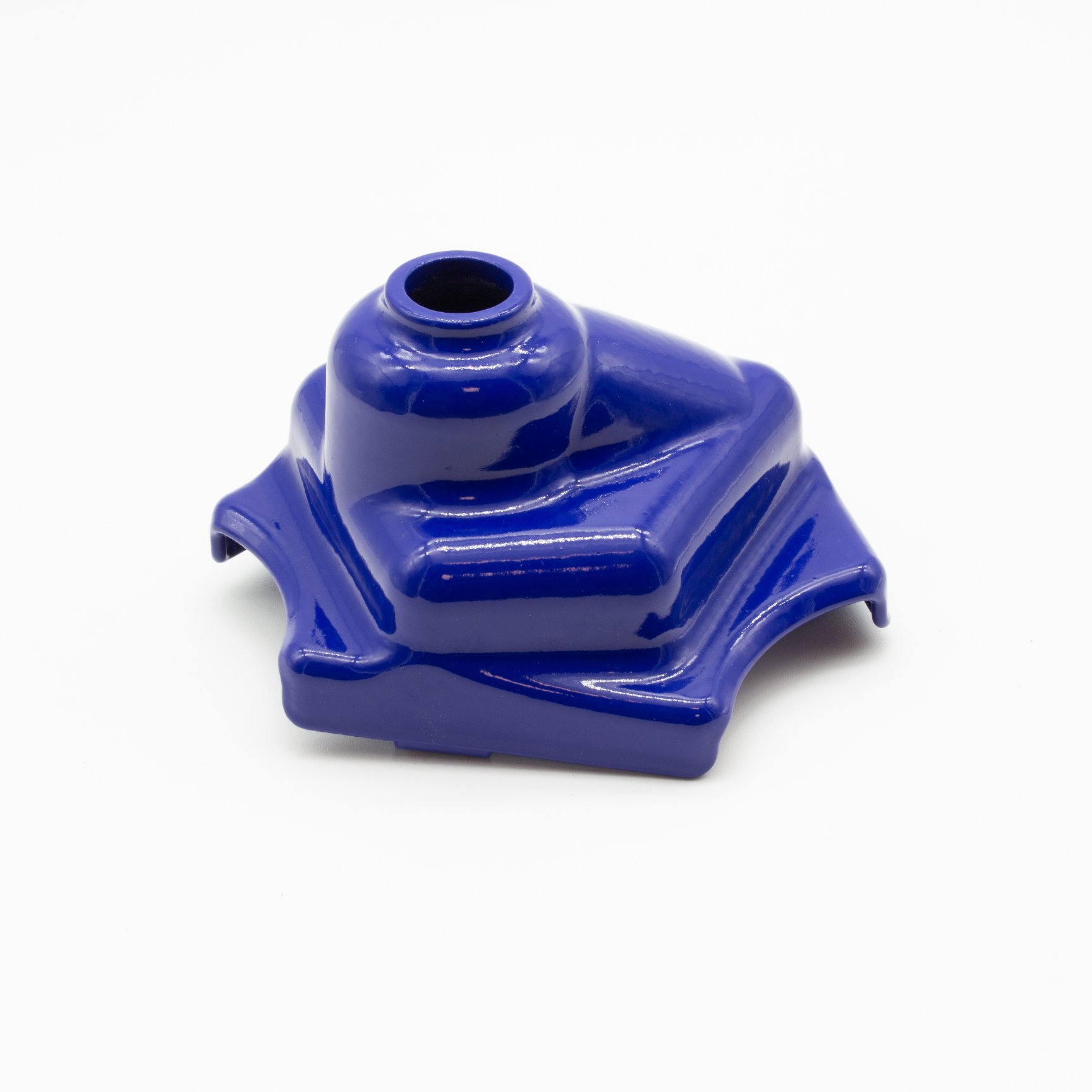

El tratamiento también aporta un cambio visual: el color original pasa a un tono azul característico, permitiendo una identificación rápida del componente protegido y de su estado.
Este proyecto refleja el potencial del diseño e impresión 3D con materiales industriales en soluciones personalizadas para sectores como el alimentario, donde la combinación de flexibilidad, resistencia y seguridad higiénica es clave.
